A parkoló asszisztens megkönnyíti a járművek parkolását mind hosszanti, úgy keresztirányú parkolásban. Az aktív érzékelők figyelmeztetnek a közeledő tárgyra, mielőtt az érintkezne a járművel. A rendszer ultrahangos érzékelőkből, kábelkészletből, vezérlőegységből és akusztikus detektorból áll. Az audio interferencia jelzi a biztonságos zónát. Vezetés közben a sofőr könnyen fel tudja mérni az akadály távolságát, és megakadályozhatja a kisebb baleseteket és ütközéseket. Ez a rendszer csak kiegészítő, nem képes befolyásolni a jármű viselkedését, irányítása csak a sofőrön múlik. Nem vagyunk felelősek a rendszer használata során felmerült károkért. Mindig fokozott óvatossággal járjon a parkolás és a tolatás során! Kérjük, szerelés előtt olvassa el a részletes utasításokat (a csomag belsejében). A termök leirása: Vezérlő modul, tápkábel (power) piros +, fekete földelés. Hangjelző kábel (monitor), érzékelőkábelek, A, B, C, D sorkapcsok. A csomag tartalmazza a megfelelő méretű fúrógépet is. Szerelés és installáció: a) Olvassa el részletesen az utasításokat és a mellékelt rajzokat. A szerelést szakműhelynek kell elvégeznie. Kapcsolja ki a motort, és húzza ki az autó akkumulátorát. A felszerelés előtt ellenőrizze a csomagolás és a kábelezés teljességét. b) Keressen egy tiszta és vízszintes felületet a bal hátsó lámpa közelében, és rögzítse a vezérlőegységet öntapadó párnával (az egység nem vízálló, védeni kell a víztől, portól, szennyeződéstől), és fogadja a jelet ebből a hátsó lámpából. (c) Csatlakoztassa a piros kábelt a hátsó lámpa (tolatólámpa) fekete érintkezőjéhez a lámpa csatlakozóján vagy a gyári földelésen. d) Csatlakoztassa a hangjelzőt, a konektort (monitort), és helyezze a sofőr közelében lévő megfelelő helyre, hogy vezetés közben jól hallható legyen. e) Fúrjon lyukakat a tolatószenzorok részére a hátsó lökháritóban lehető legegyenesebb részén a lökhálritó érősitésen kivül. Ezeket az ábra szerint kell elhelyezni, lehetőleg 6-15 cm-re a lökhárító oldalsó széleitől, 50-80 cm magasságban a földtől. Az érzékelőket függőlegesen kell elhelyezni. Helyezéskor ügyeljen az érzékelők szimmetriájára. f) Helyezze a szenzorokat az előkészített furatokba, rögzítse a vezetékeket villanyszerelési szalaggal vagy más megfelelő eszközzel, és csatlakoztassa a vezérlőegység A - D csatlakozóihoz. Használja az eredeti furatokat a kábelezésnek az autóba való bejutásához, és biztosítsa víz behatolása ellen. A tolatószenzorokat lehet festeni.

• Vezérelt zóna: 200 - 0 cm
• Feszültség: 12 V
• Üzemi áram: 10,5 - 16 V
• Hőmérséklet-tartomány: -30 - 80 ° C
• Mikrofon hőmérsékleti tartomány: -30 - 80 ° C
• Az érzékelő válaszideje: 300 ms
• Hangerő: 73 dB

A készlet ultrahangos érzékelőket, hangszórót, vezérlőmodult és tápkábelt tartalmaz. A rendszer érzékeli a távolságot a jármű és az akadály között a lökhárítóba szerelt ultrahangos érzékelőknek köszönhetően. A hangszóró által kibocsátott hang frekvenciája határozza meg a biztonsági zónát. A vezető meg tudja ítélni a távolságot, elkerülheti az akadályt és megelőzheti a balesetet.
Részletes útmutató a csomagban.

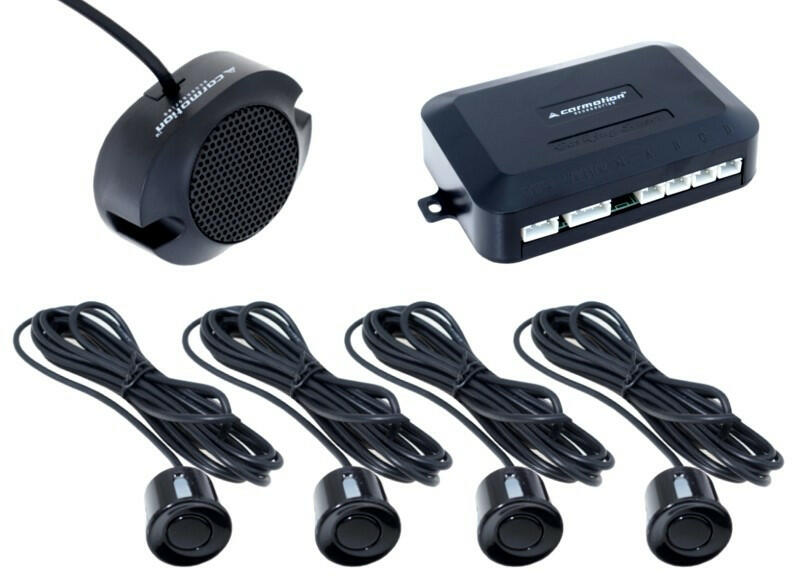

A csomagban:
4 db érzékelő 2-PIN csatlakozós kábellel. Kábelhossz: ~ 2,5 m
1 x Vezérlőegység;
1 x tápkábel a vezérlőegységhez 3-PIN csatlakozóval. Kábel hossza: ~ 1m;
1 db kétoldalas öntapadó szalag a vezérlőegység rögzítéséhez;
1 x hangszóró csatlakoztatott tápkábellel (~ 5,6 m)
1 x fúró - Φ22,5 mm
1 x Felhasználói kézikönyv

Műszaki adatok:
1. Névleges feszültség: 12 V
2. Működési feszültség tartomány: 10,5 ~ 16 V
3. Névleges áram: 20 mA ~ 200mA
4. Érzékelési távolság: 0 - 2,5 m
5. Ultrahang frekvencia: 40kHz
6. Vezérlőegység üzemi hőmérséklete: -30 ~ +80˚C
7. Kijelző üzemi hőmérséklete: -20 ~ +60˚C
8. Működési hőmérsékletű hangszóró: -30 ~ +80˚C
9. Érzékelő érzékelési szöge: 90°
10. Érzékelő válaszideje: 300 ms
11. Érzékelő átmérője: Φ22,5 mm
12. Hangos riasztás, ha akadályt észlel a távolsági tartományon belül: 0,1 m ~ 1,5 m
13 Hangos riasztás hangereje: 73 dB
14. Maximális energiafogyasztás: 3,6 W
15. Áramfelvétel: 50 ~ 180 mA
16. A vezérlőegység méretei: szélesség x mélység x magasság = 9,0 cm x 6,0 cm x 2,2 cm
